Bagaimanakah Bar Bas Tembaga Bateri EV Boleh Meningkatkan Kecekapan dan Kebolehpercayaan Kuasa?

AnBar bas tembaga bateri EVialah sambungan elektrik kritikal yang mempengaruhi pengedaran arus, kenaikan suhu, kecekapan pembungkusan dan kebolehpercayaan pek bateri jangka panjang. Panduan ini menerangkan cara memilih bahan kuprum, menentukan dimensi konduktor, menilai bar bas tegar dan fleksibel, mengurus rintangan sambungan, menentukan penyaduran dan penebat, dan mengelakkan masalah pembuatan biasa. Ia juga menyediakan senarai semak sumber praktikal untuk membantu jurutera dan pasukan perolehan membangunkan bar bas tersuai yang memenuhi keperluan elektrik, mekanikal dan pengeluaran mereka.

1. Apakah Bar Tembaga Bateri EV?

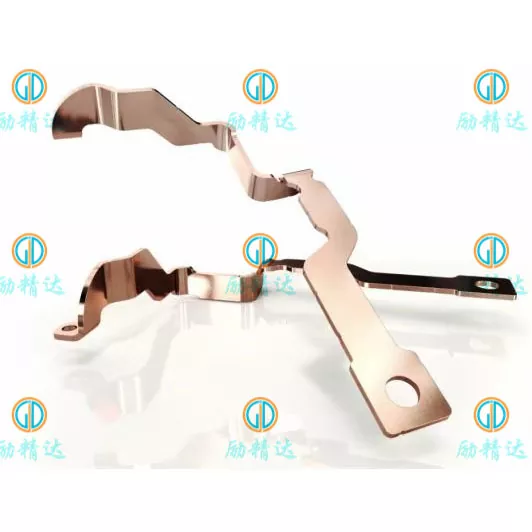

AnBar bas tembaga bateri EVialah komponen logam konduktif yang direka untuk memindahkan tenaga elektrik antara sel bateri, modul, penyentuh, fius, penderia arus dan komponen lain dalam sistem voltan tinggi kenderaan elektrik. Bergantung pada seni bina bateri, bar bas boleh menjadi jalur rata, plat terbentuk, konduktor fleksibel berlamina, atau pemasangan berbentuk khas yang dihasilkan mengikut keperluan dimensi yang tepat.

Tidak seperti pendawaian konvensional, bar bas boleh menyediakan laluan arus yang padat dan boleh berulang dengan permukaan sesentuh yang ditetapkan dan kedudukan pelekap. Ini menjadikannya amat berguna dalam pek bateri di mana ruang yang tersedia adalah terhad dan sambungan elektrik mesti kekal stabil di bawah getaran dan perubahan suhu.

Sistem bateri EV biasa mungkin mengandungi beberapa aras bar bas:

• Sambungan sel:Sambungkan sel individu atau kumpulan sel dalam modul.
• Sambungan modul:Pindahkan arus antara modul bateri dan sokong konfigurasi siri atau selari yang diperlukan.
• Bar bas peringkat pek:Sambungkan modul ke komponen pengedaran voltan tinggi, termasuk penyentuh, fius dan terminal output.
• Sambungan elektronik kuasa:Pautkan sistem bateri dengan penyongsang, pemasangan pengedaran DC atau peralatan arus tinggi yang lain.

Reka bentuk khusus bergantung pada format sel, voltan sistem, profil semasa, kaedah sambungan, ruang pemasangan yang tersedia dan keperluan keselamatan. Bar bas yang berjaya adalah lebih daripada sekeping tembaga: ia adalah komponen kejuruteraan yang mesti berfungsi sebagai sebahagian daripada pemasangan elektrik dan mekanikal yang lengkap.

2. Mengapa Kuprum Penting dalam Sistem Bateri EV?

Kuprum digunakan secara meluas untuk sambungan bateri arus tinggi kerana ia menggabungkan kekonduksian elektrik yang tinggi dengan kekonduksian terma yang baik, kebolehbentukan dan keserasian dengan banyak proses fabrikasi dan kemasan permukaan yang mantap.

Ciri-ciri ini membantu jurutera membangunkan laluan arus padat sambil mengawal kehilangan elektrik dan menyokong sambungan yang boleh dipercayai. Walau bagaimanapun, tembaga sahaja tidak menjamin prestasi yang baik. Dimensi, sambungan, keadaan penyejukan, penebat, dan kualiti pembuatan juga mesti dipertimbangkan.

Rintangan elektrik yang lebih rendah

Rintangan elektrik menghasilkan haba apabila arus melalui konduktor. Bar bas kuprum berdimensi betul boleh mengehadkan kehilangan rintangan dan penurunan voltan, membantu mengekalkan kecekapan pemindahan kuasa. Faedahnya amat relevan dalam sistem bateri arus tinggi, di mana walaupun peningkatan rintangan yang kecil boleh menghasilkan jumlah haba yang bermakna.

Pembungkusan elektrik padat

Pek bateri mesti memuatkan sel, komponen penyejukan, sokongan struktur, penderia, peranti pelindung dan penebat dalam kepungan terhad. Kekonduksian tinggi kuprum membolehkan pereka bentuk menilai keratan rentas konduktor yang agak padat sambil memenuhi had elektrik dan haba yang diperlukan.

Fabrikasi yang boleh disesuaikan

Kepingan, jalur dan bar tembaga boleh dipotong, dicop, ditebuk, dibengkokkan, dimesin dan disadur mengikut reka bentuk komponen. Bergantung pada keupayaan aplikasi dan pembuatan, proses ini boleh menghasilkan corak lubang tersuai, terminal terbentuk, ciri pelekap dan bentuk tiga dimensi yang kompleks.

Konsistensi pemasangan yang berpotensi dipertingkatkan

Bar bas tersuai yang direka bentuk dengan baik menyediakan lokasi sambungan berulang dan geometri pelekap. Ini boleh memudahkan pemasangan automatik atau separa automatik, mengurangkan pelarasan pemasangan dan membantu meningkatkan konsistensi pengeluaran.

3. Struktur Busbar Yang Sesuai dengan Aplikasi Anda?

Memilih struktur yang betul adalah keputusan awal yang penting kerana ia mempengaruhi ruang pemasangan, fleksibiliti, toleransi getaran, kaedah fabrikasi dan kos keseluruhan projek. Pilihan yang paling biasa termasuk bar bas tembaga tegar, bar bas fleksibel berlamina dan sambungan tembaga berjalin.

Bilakah bar bas tegar sesuai?

Reka bentuk tegar sesuai apabila terminal kekal dalam kedudukan tetap dan struktur pelekap menyediakan sokongan yang mencukupi. Ia boleh menjadi sangat praktikal untuk pengagihan kuasa peringkat pek, sambungan fius, dan pemasangan elektrik padat di mana geometri yang konsisten adalah penting.

Bilakah anda perlu mempertimbangkan busbar fleksibel?

Reka bentuk yang fleksibel mungkin lebih baik apabila sambungan mesti menampung pengembangan haba, toleransi pembuatan, atau pergerakan relatif antara komponen. Bar bas kuprum berlamina boleh menggabungkan kapasiti arus tinggi dengan kawasan fleksibel terkawal, walaupun kawasan terminal dan peralihan penebat masih memerlukan kejuruteraan yang teliti.

Sebelum memilih salah satu struktur, nilaikan sampul pemasangan penuh, keperluan pergerakan, urutan pemasangan, akses perkhidmatan dan beban elektrik. Reka bentuk yang sesuai dengan model CAD mungkin masih sukar dipasang jika akses alat, pelepasan pengikat atau toleransi pengeluaran tidak dipertimbangkan.

4. Bagaimana Anda Harus Memilih Bahan Kuprum?

Pemilihan bahan mempengaruhi kekonduksian, kelakuan membentuk, keserasian gabungan, rawatan permukaan dan kos. Gred yang sesuai bergantung pada proses pembuatan dan persekitaran operasi dan bukannya pada ketulenan tembaga sahaja.

Pertimbangkan keperluan sabar dan membentuk

Temperamen material mempengaruhi kekuatan, kemuluran, kebolehbengkokan dan springback. Bengkokan ketat dalam kuprum tebal boleh menyebabkan permukaan retak atau herotan jika keadaan bahan dan jejari lentur tidak sesuai. Apabila reka bentuk mengandungi beberapa selekoh atau lubang kedudukan rapat, semakan pembuatan boleh mengenal pasti risiko sebelum perkakas atau pengeluaran besar-besaran bermula.

Padankan bahan dengan kaedah cantuman

Struktur yang dibolt, dikimpal, dipateri dan berlamina mengenakan keperluan yang berbeza. Sebagai contoh, gred kuprum yang berfungsi dengan baik untuk sambungan bolt konvensional mungkin bukan pilihan terbaik untuk proses kimpalan khusus. Pembekal dan jurutera reka bentuk hendaklah mengesahkan keserasian bahan dengan kaedah penyambungan yang dimaksudkan dan mengesahkan sambungan siap jika perlu.

Untuk penyumberan antarabangsa, nyatakan standard bahan, gred, suhu, ketebalan dan penggantian yang dibenarkan. Nota umum seperti "kuprum berkualiti tinggi" tidak mencukupi apabila prestasi elektrik dan pengeluaran berulang mesti disahkan.

5. Bagaimanakah Arus, Rintangan dan Haba Mempengaruhi Reka Bentuk?

Kapasiti semasa adalah salah satu faktor terpenting dalam reka bentuk busbar bateri EV. Walau bagaimanapun, tiada penarafan arus sejagat yang digunakan untuk setiap jalur tembaga dengan lebar dan ketebalan tertentu. Prestasi sebenar bergantung pada geometri konduktor, suhu ambien, keadaan kepungan, penyejukan, rintangan sambungan dan tempoh beban elektrik.

Memahami hubungan elektrik asas

Untuk sistem DC, arus boleh dianggarkan daripada kuasa dan voltan:

Dalam hubungan ini, I ialah arus, P ialah kuasa elektrik, V ialah voltan, R ialah rintangan, ρ ialah kerintangan bahan, L ialah panjang konduktor, dan A ialah luas keratan rentas. Persamaan menyediakan titik permulaan untuk pengiraan reka bentuk, bukan pengganti untuk analisis atau ujian haba.

Istilah kuasa dua-semasa amat penting. Jika arus meningkat dua kali ganda manakala rintangan kekal tidak berubah, kehilangan kuasa rintangan meningkat sebanyak empat faktor. Ini menjadikan profil semasa, kitaran tugas dan kualiti sambungan sebagai pertimbangan kritikal.

Nilaikan arus berterusan dan arus puncak secara berasingan

Sistem bateri EV mungkin mengalami nyahcas berterusan, puncak pecutan pendek, brek regeneratif dan beban pengecasan. Keadaan operasi ini boleh mewujudkan permintaan haba yang berbeza. Reka bentuk yang bertolak ansur dengan puncak singkat mungkin tidak sesuai untuk arus yang sama digunakan secara berterusan.

Jurutera hendaklah menentukan perkara berikut sebelum memuktamadkan dimensi konduktor:

• Voltan sistem terkadar dan voltan operasi maksimum.
• Arus berterusan, arus puncak, dan tempoh puncak.
• Suhu persekitaran berhampiran bar bas dan julat suhu operasi yang dijangkakan.
• Peningkatan suhu yang dibenarkan pada kedua-dua konduktor dan titik sambungan.
• Panjang konduktor, keratan rentas yang tersedia, dan orientasi pemasangan.
• Keadaan penyejukan, sumber haba bersebelahan, dan pengudaraan kepungan.
• Kejatuhan voltan maksimum yang dibenarkan dan keperluan perlindungan yang berkaitan.

Jangan terlepas pandang laluan terma yang lengkap

Haba boleh meninggalkan bar bas melalui perolakan, sinaran, perkakasan pelekap, terminal bersambung atau struktur berdekatan. Penebat dan kepungan tertutup boleh mengubah pelesapan haba. Akibatnya, dua busbar dengan dimensi kuprum yang sama mungkin mencapai suhu yang berbeza dalam pemasangan yang berbeza.

Proses pembangunan yang mantap menggabungkan pengiraan, semakan kejuruteraan dan ujian di bawah keadaan yang mewakili. Untuk aplikasi kritikal keselamatan, pengesahan kenaikan suhu harus mencerminkan bahan yang dimaksudkan, rawatan permukaan, kaedah pengikat, dan persekitaran pemasangan.

6. Bagaimana Anda Boleh Mencegah Kegagalan Sambungan?

Konduktor kuprum berkualiti tinggi masih boleh gagal memberikan prestasi yang boleh dipercayai jika sambungannya direka bentuk dengan buruk. Pada arus tinggi, rintangan sentuhan yang berlebihan boleh menjana haba setempat, mempercepatkan degradasi permukaan, merosakkan penebat berdekatan, atau menyumbang kepada kelonggaran sendi.

Reka bentuk permukaan sentuhan dengan berhati-hati

Sambungan bolt memerlukan kawasan sentuhan yang sesuai, kerataan permukaan, pemilihan pengikat, dan daya pengapit terkawal. Kedudukan lubang, burr, ubah bentuk, pencemaran, dan kemasan permukaan yang tidak serasi semuanya boleh menjejaskan antara muka akhir. Spesifikasi pemasangan harus menentukan tork bolt atau prosedur pengikat yang berkaitan dan bukannya menyerahkannya kepada pertimbangan pengendali individu.

Kawal sambungan yang dikimpal dan berlamina

Bar bas berlamina fleksibel selalunya menggunakan zon terminal terikat atau dikimpal untuk menyambungkan berbilang lapisan tembaga. Sambungan mesti menyediakan kesinambungan elektrik dan integriti mekanikal yang mencukupi tanpa merosakkan bahagian fleksibel. Parameter kimpalan, geometri terminal, input haba, dan kaedah pemeriksaan harus diwujudkan untuk timbunan bahan sebenar.

Rancang untuk getaran dan kitaran haba

Kenderaan elektrik beroperasi di bawah getaran berulang dan perubahan suhu. Perbezaan dalam pengembangan haba antara komponen yang bersambung boleh memberi tekanan pada bar bas dan pengikat. Bahagian fleksibel, sokongan yang sesuai, kelegaan yang sesuai dan kaedah penyambungan yang layak boleh membantu menampung syarat ini.

7. Bagaimanakah Penyaduran dan Penebat Meningkatkan Keselamatan?

Rawatan permukaan dan penebat adalah keputusan reka bentuk yang berfungsi, bukan sekadar pilihan kemasan kosmetik. Ia boleh menjejaskan tingkah laku sentuhan, rintangan kakisan, pengasingan elektrik, ketekalan pemasangan dan keselamatan perkhidmatan.

Pilih penyaduran untuk persekitaran sentuhan

Penyaduran timah, nikel dan perak boleh digunakan dalam aplikasi busbar yang berbeza. Timah biasanya dipertimbangkan untuk banyak antara muka sentuhan elektrik kerana kos dan ciri sentuhan praktikalnya. Nikel mungkin sesuai untuk suhu atau keperluan persekitaran tertentu, manakala perak boleh dipertimbangkan apabila sifat sentuhan elektriknya membenarkan kos tambahan.

Pemilihan akhir mesti mempertimbangkan terminal mengawan, suhu operasi, kelembapan, pencemaran, pendedahan kakisan, tekanan sentuhan, dan keperluan produk yang berkenaan. Ketebalan penyaduran, liputan, pelekat dan kriteria pemeriksaan hendaklah dinyatakan di mana ia mempengaruhi kefungsian.

Tentukan penebat mengikut voltan sistem

Bergantung pada reka bentuk, bar bas boleh menggunakan tiub pengecutan haba, lengan polimer, penutup acuan, salutan epoksi atau sistem penebat kejuruteraan lain. Setiap penyelesaian mempunyai keperluan yang berbeza untuk rintangan suhu, prestasi dielektrik, perlindungan mekanikal dan kebolehkilangan.

Pemasangan voltan tinggi juga memerlukan jarak ranjatan dan kelegaan yang sesuai. Jarak ini bergantung pada rangka kerja keselamatan yang berkenaan, voltan kerja, susunan penebat, keadaan persekitaran dan pembinaan produk. Mereka harus ditubuhkan oleh jurutera reka bentuk yang bertanggungjawab dan bukannya dipilih daripada carta busbar generik.

Penebat juga mesti serasi dengan selekoh, tingkap sesentuh, kawasan pengikat dan alatan pemasangan. Kawasan logam terdedah yang tidak jelas boleh menyebabkan pemangkasan manual yang tidak konsisten, kerosakan tidak sengaja atau perlindungan elektrik yang berkurangan.

8. Apakah Proses Pengilangan Memastikan Kualiti Konsisten?

Kualiti pembuatan bergantung pada sejauh mana bahan, perkakas, urutan pembentukan, kemasan permukaan dan pelan pemeriksaan berfungsi bersama-sama. Proses yang paling sesuai bergantung pada geometri komponen, ketebalan bahan, keperluan toleransi, kuantiti prototaip, dan jumlah pengeluaran yang dijangkakan.

Langkah 1: Kajian reka bentuk dan kebolehkilangan

Sebelum pengeluaran, pengilang harus menyemak lukisan, spesifikasi bahan, lokasi lubang, geometri lentur, kawasan sentuhan, zon penyaduran, dan keperluan penebat. Semakan ini membantu mengenal pasti ciri yang boleh meningkatkan kos atau mewujudkan risiko kualiti.

Langkah 2: Penyediaan dan pemotongan bahan

Kepingan kuprum, jalur atau bar disediakan mengikut spesifikasi bahan yang diluluskan. Pemotongan laser, tebukan, pengecapan, pemesinan CNC atau kaedah lain yang sesuai boleh dipilih berdasarkan geometri yang diperlukan dan ekonomi pengeluaran.

Langkah 3: Membentuk dan kawalan dimensi

Operasi lenturan dan pembentukan membentuk geometri akhir. Springback bahan, jejari lentur, ketepatan alatan dan hubungan lubang-ke-bengkok boleh menjejaskan kesesuaian pemasangan. Dimensi kritikal harus dikenal pasti sebelum pelan pemeriksaan dimuktamadkan.

Langkah 4: Cantuman dan kemasan permukaan

Bergantung pada reka bentuk, komponen mungkin memerlukan kimpalan, ikatan terminal, deburring, penyaduran, pembersihan atau penebat. Setiap operasi harus serasi dengan gred tembaga yang dipilih dan persekitaran operasi yang dimaksudkan.

Langkah 5: Pemeriksaan dan pengesahan

Pelan kualiti yang sesuai mungkin termasuk pemeriksaan berikut:

• Sijil bahan dan pengesahan bahan masuk.
• Pemeriksaan dimensi ketebalan, lebar, lokasi lubang, sudut lentur dan kerataan.
• Pemeriksaan visual untuk keretakan, burr, calar dan kecacatan permukaan.
• Pemeriksaan ketebalan dan liputan penyaduran di mana dinyatakan.
• Pemeriksaan rintangan atau kesinambungan elektrik.
• Kekuatan sendi, kenaikan suhu, penebat atau ujian alam sekitar apabila diperlukan oleh projek.

Tidak setiap komponen memerlukan setiap ujian. Pelan pemeriksaan hendaklah berdasarkan fungsi bahagian, keperluan pelanggan, piawaian yang berkenaan dan penilaian risiko. Di mana kawalan pengeluaran automotif atau dokumen kelayakan formal diperlukan, jangkaan ini harus dipersetujui sebelum pengeluaran besar-besaran.

9. Bagaimanakah Pembeli Dapat Mengurangkan Risiko Penyumberan?

Bagi pasukan perolehan, cabaran utama ialah mendapatkan komponen yang memenuhi keperluan kejuruteraan pada jumlah kos yang kompetitif. Sebut harga hanya berdasarkan berat kuprum atau dimensi luaran mungkin mengetepikan keperluan pembuatan dan pengesahan yang penting.

Sediakan permintaan lengkap untuk sebut harga

RFQ yang jelas membantu pengilang menilai reka bentuk, mengenal pasti risiko pengeluaran dan memetik proses yang sesuai. Apabila boleh, sediakan lukisan kejuruteraan 2D dan fail CAD 3D bersama-sama dengan maklumat berikut.

Nilaikan jumlah kos, bukan hanya harga seunit

Harga belian hanyalah sebahagian daripada jumlah kos. Perkakas, penggunaan bahan, pemprosesan sekunder, penyaduran, penebat, pemeriksaan, pembungkusan, masa utama dan perubahan kejuruteraan semuanya boleh menjejaskan ekonomi projek.

Pembekal yang menawarkan harga permulaan yang lebih rendah mungkin bukan pilihan yang paling menjimatkan jika bahagian tersebut memerlukan pelarasan berulang atau menghasilkan hasil pemasangan yang tidak konsisten. Sebaliknya, toleransi ketat yang tidak perlu, liputan penyaduran yang berlebihan, atau geometri yang terlalu kompleks boleh meningkatkan kos tanpa memberikan manfaat fungsian yang bermakna.

Semak keupayaan pembekal sebelum pengeluaran

Tanya bakal pengeluar cara mereka mengawal ketekalan bahan, dimensi kritikal, burr, bengkok, penyaduran dan kebolehkesanan bahagian siap. Minta sampel atau rekod pemeriksaan jika sesuai, dan bersetuju dengan kriteria penerimaan sebelum membuat pesanan yang besar.

Bagi pembeli yang membangunkan komponen logam tersuai,Xiamen Lijingda Hardware Products Co., Ltd.boleh dimasukkan dalam proses penilaian pembekal untuk perkakasan yang berkaitan dan keperluan produk logam ketepatan. Sebelum membuat pesanan untuk busbar tembaga bateri EV, sahkan keupayaan pembuatan bar bas khusus syarikat, pilihan bahan, proses penyambungan dan penamat yang tersedia, dokumentasi kualiti dan pengalaman dengan aplikasi yang dimaksudkan.

Proses penyumberan yang paling berkesan menyatukan pasukan kejuruteraan dan pembelian lebih awal. Apabila keperluan elektrik, lukisan, kaedah pengeluaran dan kriteria penerimaan diselaraskan sebelum sebut harga, kedua-dua pihak boleh mengurangkan semakan yang boleh dielakkan dan menambah baik peralihan daripada prototaip kepada pengeluaran.
